Temporäre Fußgängerbrücke, Marienhof in München

Beschreibung

Entwurf und Tragwerksplanung.

Zugang zum Architektenklub anlässlich der ersten Münchner Architekturwoche. Der gebogene Brettschichtholzträger wurde in einem Stück geliefert und innerhalb von wenigen Stunden montiert. Im Gebäude wurden die horizontalen und vertikalen Auflagerkräfte in das bestehende Mauerwerk eingeleitet, auf der Grünfläche des Marienhofes erfolgte die Ableitung der Horizontalkräfte über 77 Erdnägel und die Vertikalkräfte über eine lastverteilende Stahlplatte in den Kiesboden. Die berechnete Eigenfrequenz des Brettschichtholzbogens betrug 5.6 Hz. Durch die Geländerkonstruktion erhöhte sich der Wert der Eigenfrequenz, auf vor Ort gemessene 8.0 Hz.

Projektzeit

Juni 2002 (Fertigstellung)

Bauherr

BDA Bayern

Ingenieurbüro

a.k.a. ingenieure München

http://www.aka-ingenieure.de

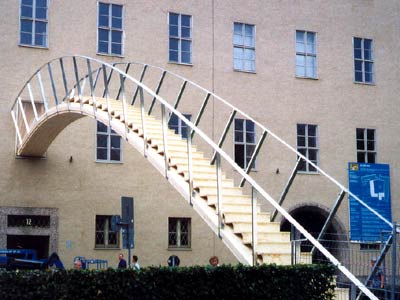

Montage der Brücke

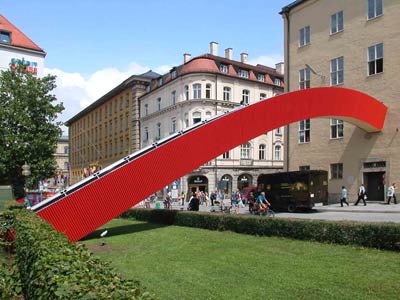

Fertig gestellte Brücke
