Überdachung für den Großmengenwertstoffhof an der Mühlangerstraße in München
|
Baubeginn / Fertigstellung |
2010 / 2014 |
|
Bauherr |
Abfallwirtschaftsbetrieb München |
|
Erbrachte Leistung/ Beschreibung des Projekts |
Ausgezeichnet mit dem Sonderpreis der Bayerischen Ingenieurekammer Bau beim Ingenieurepreis 2015 Der Abfallwirtschaftsbetrieb München (AWM) ist für die abfallwirtschaftlichen Belange der Landeshauptstadt München zuständig. Um die Recyclingquoten zu erhöhen, entwickelte der AWM das Konzept von Großmengenwertstoffhöfen. Die Weiterentwicklung des Konzepts für den Großstoffmengenwertstoffhof an der Mühlangerstraße beinhaltet vor allem eine Überdachung der Containeraufstellflächen. Die AJG Ingenieure GmbH erbrachte das Leistungsbild der Tragwerksplanung vollständig für den Großmengenwertstoffhof an der Mühlangerstraße. Der erste planerische Ansatz war eine Überdachung der Aufstellflächen mit einer hallenartigen Stahlkonstruktion. Um ein Anfahren der inneren Stützen zu vermeiden beinhaltete die zweite Variante eine abgespannte Kragdachkonstruktion. Die dritte und gewählte Variante sieht eine Überdachung der gesamten Aufstellfläche mit einer Bogenkonstruktion vor. 23 abgestützte Bogenträger im Achsabstand von 6,9 m spannen 64,8 m weit über die Containerbänder bei einer Scheitelhöhe von 9,9 m. Auf Höhe der Containerbänder sind die Stahlbögen mit Trapezblech eingedeckt. Das Trapezblech schützt die Container vor Niederschlag und nimmt zusätzlich eine Solaranlage auf. Die Aussteifung in Querrichtung der Bögen erfolgt über Wand- und Dachverbände, die in jedem 3. Feld angeordnet wurden. Die Bogenwiderlager wurden auf einer Pfahlkopfplatte mit dreiecksförmigem Aufsatzkörper und zwei darunter angeordneten Bohrpfählen mit 60 cm Durchmesser errichtet, wobei der äußere Bohrpfahl jeweils mit 17° geneigt wurde. Dieses intelligente Tragwerkskonzept erfüllt voll die Anforderungen des Bauherrn. Zudem wurde der Materialeinsatz minimiert, eine architektonisch anspruchsvolle Konstruktion geschaffen und zugleich die größte Solaranlage in der Stadt München installiert. |
|
Ingenieurbüro |
AJG Ingenieure GmbH Konrad-Zuse-Platz 1 81829 München info@ajg-ing.de |
|
Beteiligte |
Entwurfsverfasser: Adam Architekten, München Bauherr: Abfallwirtschaftsbetrieb München Projektleitung: LH München, Baureferat H25 |
| Innenansicht Tragwerk während der Bauphase |
|

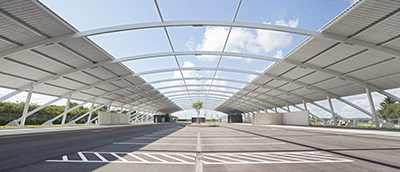

| Innenansicht Tragwerk nach Fertigstellung |
|
